Bruikbare STEP-bestanden met IronCAD

Een STEP-bestand exporteren lijkt eenvoudig. Toch draait het in de praktijk niet alleen om de vraag óf software naar STEP kan exporteren, maar vooral om de kwaliteit en bruikbaarheid van het geëxporteerde model.

In de maakindustrie werk je zelden helemaal zelfstandig. Ontwerpen worden gedeeld met leveranciers, klanten, engineers, productiepartners en andere afdelingen. Dan is het belangrijk dat een 3D-model ook buiten je eigen CAD-omgeving goed bruikbaar blijft.

Met IronCAD exporteer je 3D-modellen rechtstreeks naar STEP, zodat je ontwerpen eenvoudig kunt uitwisselen met andere partijen en CAD-systemen.

Meer over IronCAD

Waarom STEP zo belangrijk is in de maakindustrie

STEP is een veelgebruikt, neutraal bestandsformaat voor het uitwisselen van 3D-gegevens tussen verschillende CAD-systemen.

Dat is belangrijk, omdat bedrijven in de keten lang niet altijd met dezelfde software werken. Een leverancier kan een ander CAD-pakket gebruiken dan jij, een klant wil een model controleren en een externe engineer wil jouw ontwerp verder verwerken.

Zo blijft het model bruikbaar buiten de oorspronkelijke ontwerpomgeving. Een bruikbaar STEP-bestand maakt het mogelijk om een 3D-model eenvoudig te delen voor:



Uitwisseling tussen verschillende CAD-systemen



Samenwerking met leveranciers



Engineering door externe partijen



Overdracht naar klanten en productiepartners

STEP exporteren vanuit IronCAD

IronCAD ondersteunt directe export naar STEP (.stp en .step), waaronder STEP AP203 en AP214.

Daardoor kun je onderdelen en samenstellingen vanuit IronCAD exporteren naar een breed geaccepteerd formaat voor uitwisseling met andere bedrijven en systemen.

Daarbij gaat het niet alleen om de mogelijkheid om een STEP-bestand aan te maken. Veel belangrijker is dat de geometrie in de volgende stap van het proces goed kan worden geopend en gebruikt.

Met IronCAD is het uitwisselen van 3D-geometrie een vast onderdeel van de CAD-workflow.

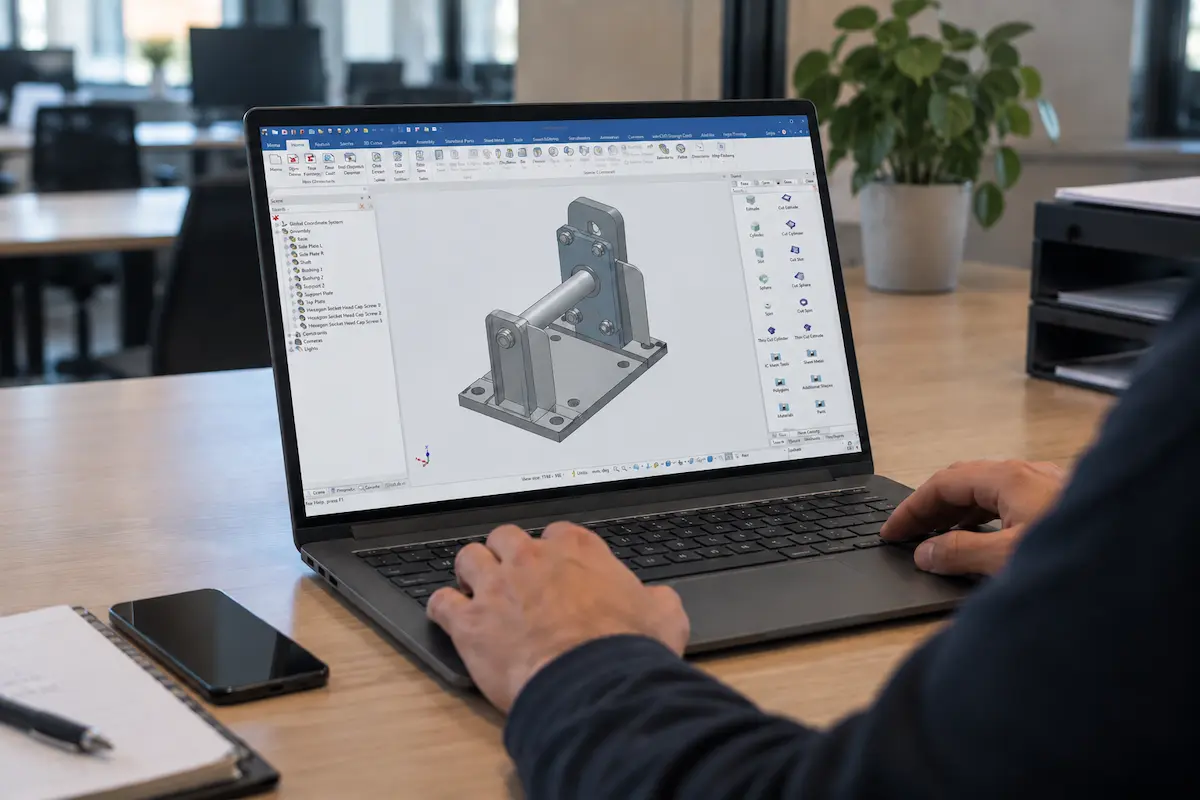

Ontwerper werkt op een laptop met de IronCAD-interface, waarin een technisch 3D-model van een mechanische constructie wordt weergegeven.

Niet alleen exporteren, maar goed samenwerken

Een exportfunctie op zichzelf zegt nog niet alles. In de praktijk wil je dat een model zonder onnodige conversies kan worden gedeeld met een leverancier, klant of engineer. Zeker wanneer meerdere bedrijven aan hetzelfde project werken, is betrouwbare bestandsuitwisseling belangrijk.

Een goede STEP-workflow helpt om communicatie duidelijk te houden en voorkomt onnodig herstelwerk of extra vertaalslagen tussen verschillende CAD-systemen. Zo wordt samenwerken met externe partijen eenvoudiger.

Van ontwerp naar de volgende partij

Voor maakbedrijven stopt het proces niet wanneer het 3D-model klaar is. Het ontwerp moet vaak verder naar een leverancier, klant, engineer of productiepartner. Juist op dat moment wil je dat het bestand eenvoudig uitwisselbaar is.

Met IronCAD ontwerp je niet alleen in 3D, maar wissel je modellen ook betrouwbaar uit met andere partijen binnen de keten.

Dat maakt het eenvoudiger om samen te werken, ontwerpen te controleren en projecten verder uit te werken. Ook wanneer niet iedereen met hetzelfde CAD-systeem werkt.

Meer dan alleen STEP

STEP is een veelgebruikt formaat voor CAD-uitwisseling, maar IronCAD ondersteunt standaard nog veel meer bestandsformaten voor import en export. Zo kun je ontwerpen ook uitwisselen met klanten, leveranciers en partners die met andere CAD-systemen werken.

Voor aanvullende native CAD- en BIM-formaten zijn er bovendien uitbreidingen beschikbaar, zoals de Translator en Architectural Translator.

Alle import- en exportformaten bekijken
