Hoe gebruik ik 3D tekenen voor metaalbewerking?

3D-tekenen heeft de metaalbewerking gerevolutioneerd door ontwerpers en producenten de mogelijkheid te geven complexe onderdelen digitaal te visualiseren voordat ze fysiek worden gemaakt. Deze technologie elimineert kostbare fouten, verkort ontwikkeltijden en maakt een mate van precisie mogelijk die met traditionele 2D-tekeningen onhaalbaar was.

Voor bedrijven in de metaalbewerking betekent 3D-tekenen niet alleen een efficiëntere ontwerpfase, maar ook een naadloze integratie met moderne productieprocessen. Van prototyping tot eindproductie biedt deze technologie concrete voordelen die direct merkbaar zijn in zowel kwaliteit als winstgevendheid.

Wat is 3D-tekenen en waarom is het belangrijk voor metaalbewerking?

3D-tekenen is een digitale ontwerpmethode waarbij driedimensionale modellen worden gecreëerd met behulp van gespecialiseerde CAD-software, waardoor metaalbewerkers complexe onderdelen kunnen visualiseren, testen en optimaliseren voordat de productie begint. Deze technologie maakt het mogelijk elk detail van een metalen component digitaal vast te leggen, inclusief afmetingen, materiaalspecificaties en bewerkingsmethoden.

Voor de metaalbewerking is 3D-tekenen cruciaal geworden omdat het fundamentele voordelen biedt ten opzichte van traditionele 2D-tekeningen. Je ziet direct hoe verschillende onderdelen op elkaar aansluiten, kunt potentiële productieknelpunten identificeren en minimaliseert materiaalverspilling. Bovendien maken 3D-modellen de communicatie met klanten en leveranciers veel effectiever, omdat iedereen exact hetzelfde beeld heeft van het eindproduct.

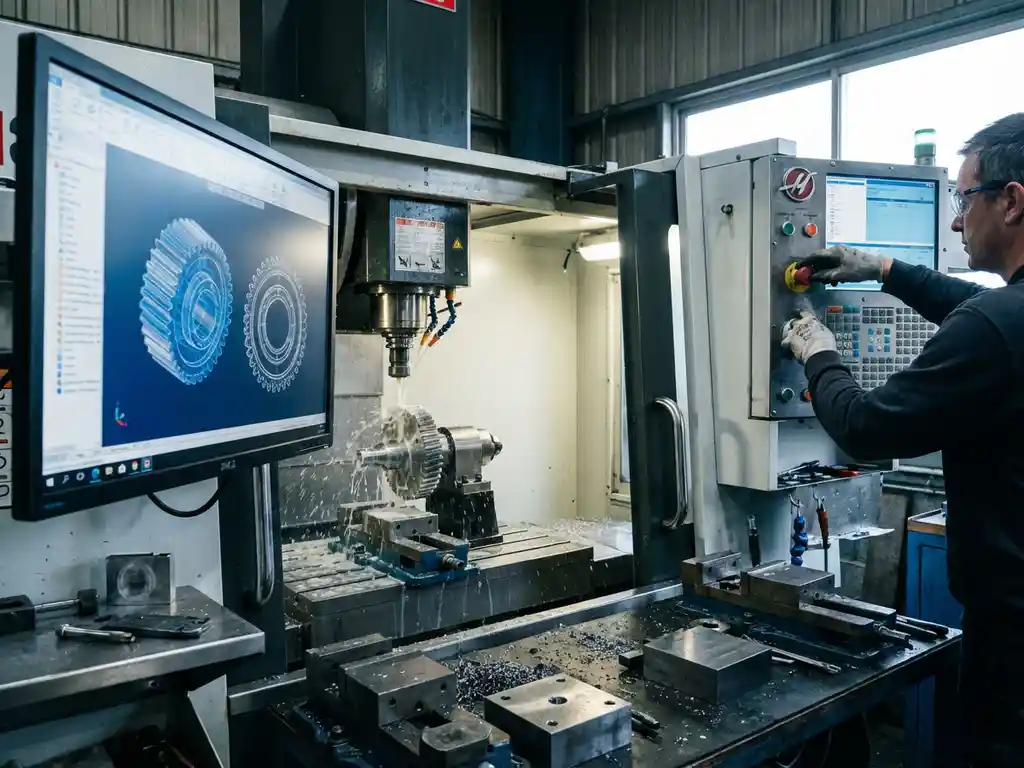

De technologie integreert naadloos met moderne productiemachines, zoals CNC-freesmachines en lasersnijders, die direct kunnen werken met de digitale gegevens uit je 3D-model. Dit elimineert interpretatiefouten en zorgt voor consistente kwaliteit over meerdere productieruns.

Welke CAD-software is het beste voor metaalbewerking?

De beste CAD-software voor metaalbewerking combineert gebruiksvriendelijkheid met krachtige modelleerfuncties, waarbij parametrisch ontwerpen, assemblagemogelijkheden en een directe koppeling met productiesystemen centraal staan. Belangrijke criteria zijn de mogelijkheid om complexe metaalstructuren te modelleren, een materiaalbibliotheek voor verschillende metaalsoorten en compatibiliteit met CNC-machines.

Bij het kiezen van CAD-software voor metaalbewerking moet je letten op specifieke functionaliteiten die relevant zijn voor jouw werkprocessen. Zoek naar software die sheet metal design ondersteunt, omdat dit gespecialiseerde tools biedt voor plaatwerkbewerking, zoals buigen, ponsen en lassen. Ook belangrijke functies zijn weldment-functies voor gelaste constructies en de mogelijkheid om automatisch productietekeningen te genereren.

Moderne CAD-oplossingen bieden daarnaast integratie met simulatiesoftware, waardoor je de sterkte en vervorming van metaalstructuren kunt testen voordat je begint met produceren. Dit voorkomt kostbare herontwerpen en materiaalverspilling in de productiefase.

Hoe begin je met 3D-tekenen voor metaalprojecten?

Begin met 3D-tekenen voor metaalprojecten door eerst de basisprincipes van CAD-software onder de knie te krijgen. Start met eenvoudige geometrische vormen en werk geleidelijk toe naar complexere onderdelen, terwijl je de specifieke tools voor metaalbewerking leert gebruiken. De sleutel ligt in het systematisch opbouwen van je vaardigheden en in het begrijpen van hoe digitale modellen zich vertalen naar fysieke metaalproducten.

Stel eerst duidelijke doelen vast voor je 3D-tekenproject. Analyseer welke metaalonderdelen je het vaakst ontwerpt en begin met het modelleren van deze bekende vormen. Dit geeft je vertrouwen en helpt je de software-interface beter te begrijpen. Focus in het begin op het correct instellen van maateenheden, materiaalspecificaties en tekenstandaarden die relevant zijn voor jouw branche.

Praktische eerste stappen

Start met het maken van eenvoudige onderdelen, zoals platen, profielen en buizen, voordat je overgaat naar complexere assemblages. Leer de basiscommando’s voor modelleren, zoals extrude, revolve en loft, omdat deze de fundamenten vormen van bijna alle metaalonderdelen. Oefen met het toevoegen van features, zoals gaten, groeven en fasen, die typisch zijn in de metaalbewerking.

Investeer tijd in het leren van assemblagetechnieken, omdat metaalprojecten vaak bestaan uit meerdere onderdelen die op specifieke manieren met elkaar verbonden zijn. Begrijp hoe constraints en mates werken om realistische bewegingen en verbindingen tussen componenten te creëren.

Welke voordelen biedt 3D-modelleren voor metaalbewerking?

3D-modelleren voor metaalbewerking biedt aanzienlijke voordelen, waaronder een drastische reductie van ontwerpfouten, snellere prototyping, nauwkeurige materiaalberekeningen en verbeterde communicatie met klanten en productieteams. Deze technologie transformeert het hele ontwerpproces, van concept tot eindproduct, door visualisatie en precisie die onmogelijk zijn met traditionele methoden.

Een van de grootste voordelen is de mogelijkheid om interferenties tussen onderdelen te detecteren voordat de productie begint. In complexe metaalassemblages kunnen componenten elkaar raken of blokkeren op manieren die niet zichtbaar zijn in 2D-tekeningen. 3D-modelleren toont deze problemen direct aan, waardoor je kostbare herontwerpen en materiaalverspilling voorkomt.

Kostenbesparingen en efficiëntie

3D-modelleren genereert automatisch nauwkeurige materiaallijsten en gewichtsberekeningen, wat cruciaal is voor kostprijsberekeningen en projectplanning. Je kunt verschillende materiaalsoorten vergelijken en hun impact op gewicht en kosten direct zien. Dit leidt tot betere besluitvorming over materiaalgebruik en constructiemethoden.

De technologie versnelt ook het offerteproces aanzienlijk. Klanten kunnen het eindresultaat visualiseren voordat ze akkoord gaan, wat het aantal wijzigingen tijdens het project vermindert. Bovendien kun je eenvoudig varianten van hetzelfde ontwerp maken door parameters aan te passen, wat vooral waardevol is bij maatwerkprojecten.

Hoe integreer je 3D-tekenen met je productieproces?

Integratie van 3D-tekenen met je productieproces vereist een systematische aanpak waarbij CAD-data direct wordt gekoppeld aan CAM-software en productiemachines, waardoor een naadloze workflow ontstaat van ontwerp tot eindproduct. Deze integratie elimineert handmatige gegevensinvoer en zorgt voor consistente kwaliteit gedurende het hele productieproces.

Begin met het vaststellen welke machines in je werkplaats compatibel zijn met CAD-gegevens. Moderne CNC-freesmachines, draaibanken en lasersnijders kunnen direct werken met 3D-modellen, maar vereisen vaak specifieke bestandsformaten of CAM-software als tussenstap. Zorg ervoor dat je CAD-systeem deze formaten kan exporteren of investeer in CAM-software die naadloos integreert.

Workflowoptimalisatie

Ontwikkel standaardprocedures voor het overdragen van ontwerp naar productie. Dit betekent het vaststellen van naamconventies voor bestanden, standaard materiaalspecificaties en kwaliteitscontrolecheckpoints. Train je productieteam om 3D-modellen te lezen en te interpreteren, zodat zij eventuele discrepanties kunnen identificeren voordat de machinebewerking begint.

Gebruik de mogelijkheden van moderne CAD-software om automatisch NC-code te genereren voor je machines. Dit bespaart niet alleen tijd, maar zorgt ook voor nauwkeurigere bewerkingen, omdat menselijke interpretatiefouten worden weggenomen. Stel feedbackloops in waarbij productie-ervaringen worden teruggekoppeld naar het ontwerpproces voor continue verbetering.

Hoe IronCAD helpt met 3D-tekenen voor metaalbewerking

IronCAD biedt een revolutionaire benadering van 3D-tekenen voor metaalbewerking door intuïtieve drag-and-dropfunctionaliteit te combineren met krachtige modelleermogelijkheden. Deze software is specifiek ontworpen om de complexiteit van traditionele CAD-systemen te elimineren, terwijl je alle precisie behoudt die nodig is voor professionele metaalbewerking.

Met IronCAD profiteer je van unieke voordelen voor metaalbewerking:

Intuïtieve TriBall™-technologie voor snelle herpositionering van metaalcomponenten
Geïntegreerde bibliotheek met standaard metaalprofielen en verbindingselementen
Automatische generatie van zaaglijsten en NC-code voor directe productie
Flexibele combinatie van parametrisch en direct modelleren in één omgeving
Naadloze integratie met bestaande productiesystemen

De software maakt het mogelijk om snel van concept naar productie te gaan, zonder de beperkingen van traditionele CAD-systemen. Je kunt ontwerpen dynamisch aanpassen, zelfs laat in het ontwerpproces, wat perfect aansluit bij de flexibiliteit die metaalbewerking vereist.

Wil je ontdekken hoe IronCAD jouw metaalbewerkingsprojecten kan versnellen en verbeteren? Neem contact met ons op voor een persoonlijke demonstratie en advies op maat.
