TriBall

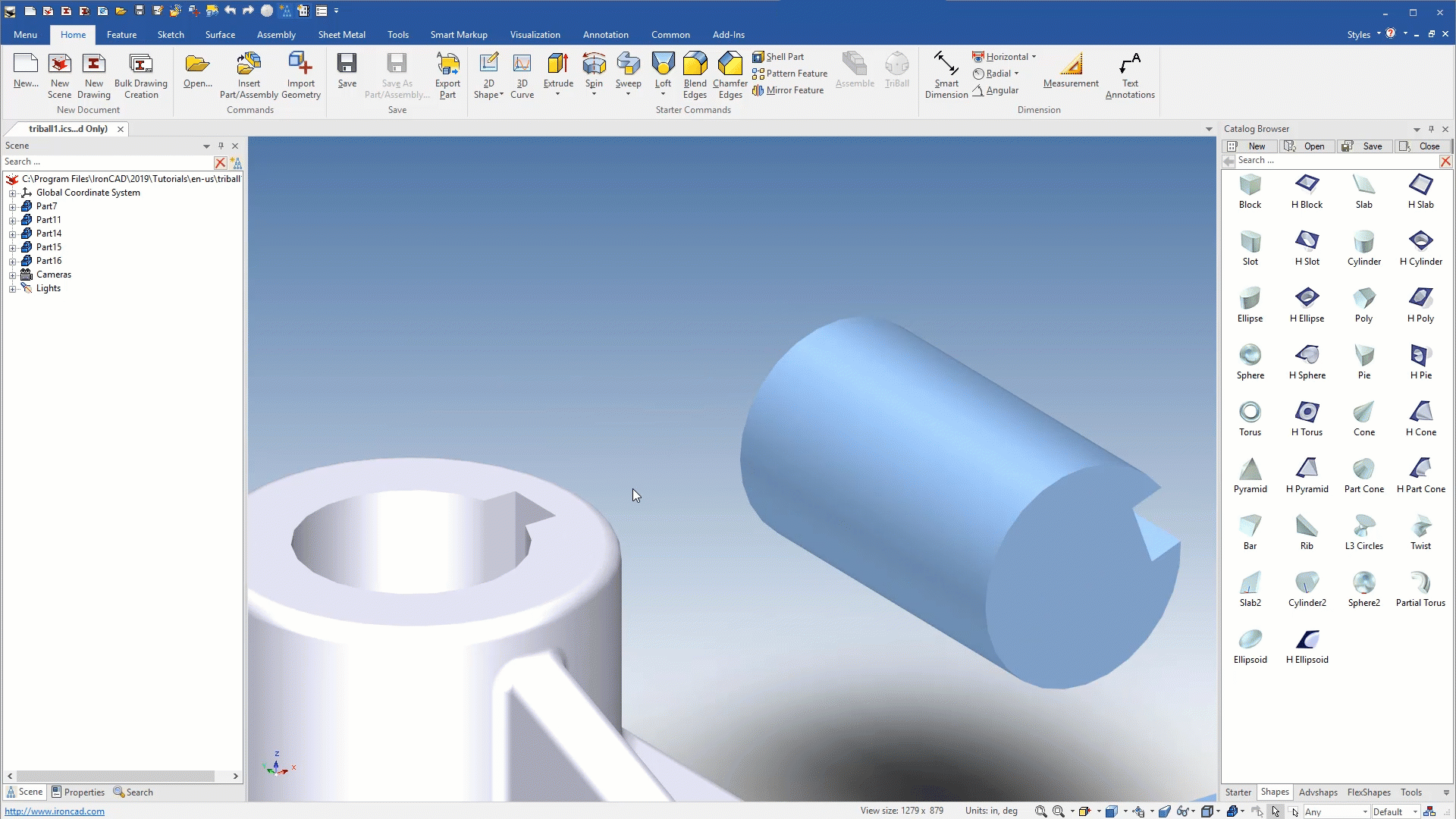

Wat is de TriBall tool?
De TriBall in IronCAD is een krachtige positioneringstool waarmee je sneller en eenvoudiger 3D-ontwerpen maakt. Normaal gesproken heb je meerdere functies nodig om onderdelen te verplaatsen, roteren of kopiëren. Met de TriBall kan dit allemaal in één tool. Bekijk de tutorials op IronCAD Academy.
Resultaat: minder handmatig werk, meer controle en een sneller ontwerpproces.

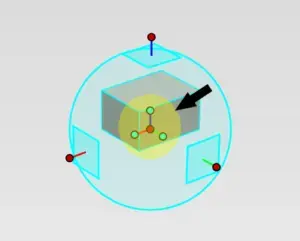

Binnenste hendels voor precisie
De binnenste hendels van de TriBall zijn gekleurde pijlen die elk een richting in de 3D-ruimte vertegenwoordigen. Voor iedere as is er standaard:
- een rode translatie-hendel om onderdelen langs die as te verplaatsen
- een blauwe oriëntatie-hendel om onderdelen rond die as te roteren
Daarnaast gebruik je de centrale handle om de TriBall zelf te verplaatsen in je scène. Met de rechtermuisknop open je extra opties zoals uitlijnen op punten, positioneren tussen twee punten of het instellen van een afstand.

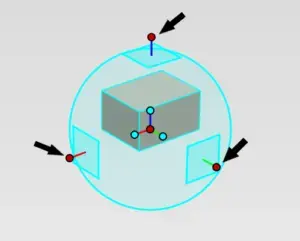

Buitenste hendels voor flexibiliteit
De buitenste hendels geven je vrijheid bij het verplaatsen en roteren van onderdelen. Hiermee bepaal je snel de richting of maak je kopieën en patronen. Wat je kunt doen met de buitenste hendels:
- Richting vergrendelen voor gecontroleerde verplaatsing
- Onderdelen dupliceren of patronen maken
- Precisiepositionering door de kern te combineren met een handvat
- Onderdelen soepel roteren zonder camerahoek te wijzigen

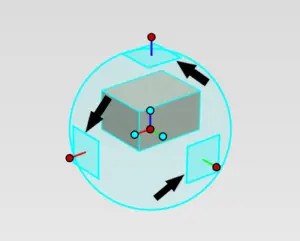

Buitenste vlakken voor dubbele richtingen
Met de buitenste vlakken kun je onderdelen in twee richtingen tegelijk verplaatsen. Dit geeft je meer flexibiliteit en maakt het ontwerpen sneller.
Voordelen van de buitenste vlakken:
- Beweging in twee assen tegelijk
- Vergelijkbare bediening als de buitenste hendels
- Handig voor snelle en flexibele positionering

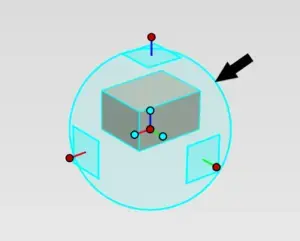

De ring voor vaste rotatiehoeken
De TriBall-ring is ideaal wanneer je veel van bovenaf werkt. Hiermee roteer je onderdelen in vaste stappen zonder dat de camerahoek verandert.
Functies van de ring:
- Roteren in vaste hoeken
- Kleine onbedoelde draaiingen uitschakelen in de instellingen
- Handgrepen vergrendelen voor gecontroleerde rotatie
Ontgrendelen voor extra mogelijkheden
Door de spatiebalk in te drukken ontgrendel je de TriBall en maak je hem los van het onderdeel. Dit geeft je extra vrijheid en maakt het mogelijk om patronen en uitlijningen nog preciezer uit te voeren.
Met de ontgrendelingsfunctie kun je:
- Onderdelen exact uitlijnen
- Lineaire en radiale patronen maken
- De TriBall vrij in de ruimte oriënteren
FAQ over de TriBall in IronCAD
Veelgestelde vragen over de TriBall helpen je snel antwoord te vinden op praktische toepassingen en functies binnen IronCAD.
Conclusie
De TriBall is een veelzijdige tool waarmee je sneller, preciezer en flexibeler kunt ontwerpen in 3D. Of je nu onderdelen wilt verplaatsen, roteren of patronen wilt maken, met de TriBall werk je efficiënter en met meer controle.
