Hoe controleer je de sterkte van ontwerpen in CAD-software?

In de maakindustrie kan één ontwerpfout duizenden euro’s kosten. Een machineonderdeel dat het begeeft onder normale belasting, een constructie die zwaarder is dan nodig, of een product dat teruggehaald moet worden vanwege structurele problemen. Deze scenario’s zijn vermijdbaar met de juiste sterkte-analyse tijdens het ontwerpproces.

Moderne CAD-software biedt krachtige tools om de mechanische eigenschappen van je ontwerpen te controleren voordat ze de productievloer bereiken. Van eenvoudige spanningsberekeningen tot geavanceerde simulaties: er zijn verschillende methoden om de sterkte van je ontwerpen te valideren. In dit artikel ontdek je welke technieken beschikbaar zijn, hoe je ze toepast en welke valkuilen je moet vermijden voor betrouwbare resultaten.

Waarom sterkte-analyse cruciaal is in moderne CAD-ontwerpen

Het uitbrengen van een product zonder grondige sterkte-validatie is als autorijden met een blinddoek om: je weet pas of het goed gaat wanneer het te laat is. In de maakindustrie kunnen de gevolgen van structurele gebreken verstrekkend zijn.

De financiële impact van ontwerpfouten manifesteert zich op verschillende niveaus. Productherroepingen kosten gemiddeld tien keer zoveel als het oplossen van problemen in de ontwerpfase. Daarnaast leidt onderdimensionering tot veiligheidsrisico’s en aansprakelijkheidsclaims, terwijl overdimensionering resulteert in onnodige materiaalkosten en gewichtstoename.

Vroegtijdige detectie van zwakke punten bespaart niet alleen geld, maar verkort ook de time-to-market aanzienlijk. Door potentiële problemen in de virtuele omgeving op te sporen, voorkom je kostbare iteraties van fysieke prototypes en verkort je de ontwikkelcyclus.

Voor bedrijven in sectoren zoals de machinebouw en meubelindustrie is productbetrouwbaarheid een cruciale concurrentiefactor. Klanten verwachten producten die presteren zoals beloofd, ongeacht de gebruiksomstandigheden. Sterkte-analyse helpt deze verwachtingen waar te maken door inzicht te geven in het gedrag van materialen onder verschillende belastingscondities.

Welke methoden bestaan er voor sterkte-controle in CAD?

CAD-software biedt verschillende benaderingen voor sterkte-analyse, elk met specifieke toepassingsgebieden en nauwkeurigheidsniveaus. Het kiezen van de juiste methode hangt af van de complexiteit van je ontwerp en de gewenste precisie.

Finite Element Analysis (FEA) vormt de ruggengraat van moderne sterkte-simulaties. Deze methode verdeelt complexe geometrieën in duizenden kleine elementen en berekent voor elk element de spanningen en vervormingen. FEA is bijzonder geschikt voor ontwerpen met ingewikkelde vormen of variërende belastingen.

Stress-simulaties bieden een meer toegankelijke variant voor standaardtoepassingen. Deze tools berekenen snel de spanningsverdeling in onderdelen onder statische belastingen. Voor veel industriële toepassingen bieden ze voldoende nauwkeurigheid, zonder de complexiteit van volledige FEA-analyses.

Real-time feedbacktools integreren sterkte-controles direct in het ontwerpproces. Terwijl je aan het ontwerpen bent, krijg je onmiddellijke visuele feedback over kritieke zones. Deze aanpak voorkomt dat je uren besteedt aan ontwerpen die structureel onhaalbaar zijn.

Moderne CAD-software combineert vaak meerdere analysemethoden in één platform. Dit geeft ontwerpers de flexibiliteit om te schakelen tussen snelle controles tijdens het conceptuele ontwerp en gedetailleerde analyses voor de finale validatie.

Stap-voor-stap: sterkte-analyse uitvoeren in CAD-software

Het uitvoeren van een betrouwbare sterkte-analyse vereist een systematische aanpak. Elk onderdeel van het proces beïnvloedt de nauwkeurigheid van je resultaten.

Begin met het definiëren van materiaalparameters. Voer de juiste waarden in voor elasticiteitsmodulus, treksterkte en dichtheid van je gekozen materiaal. Gebruik altijd gecertificeerde materiaalgegevens van leveranciers in plaats van geschatte waarden uit handboeken.

Het opstellen van realistische belastingscenario’s vormt de volgende cruciale stap. Analyseer hoe je product in werkelijkheid gebruikt wordt en vertaal dit naar krachten, momenten en drukken in de software. Denk hierbij aan statische belastingen, dynamische krachten en extreme gebruikssituaties.

Definieer vervolgens de randvoorwaarden door vast te leggen welke delen van je ontwerp gefixeerd zijn en waar beweging mogelijk is. Deze constraints bepalen hoe krachten door de structuur worden geleid en beïnvloeden direct de spanningsverdeling.

Het uitvoeren van de simulatie zelf is meestal geautomatiseerd, maar controleer altijd of de berekening convergeert naar een stabiele oplossing. Let op waarschuwingen over elementen van slechte kwaliteit of onrealistische vervormingen.

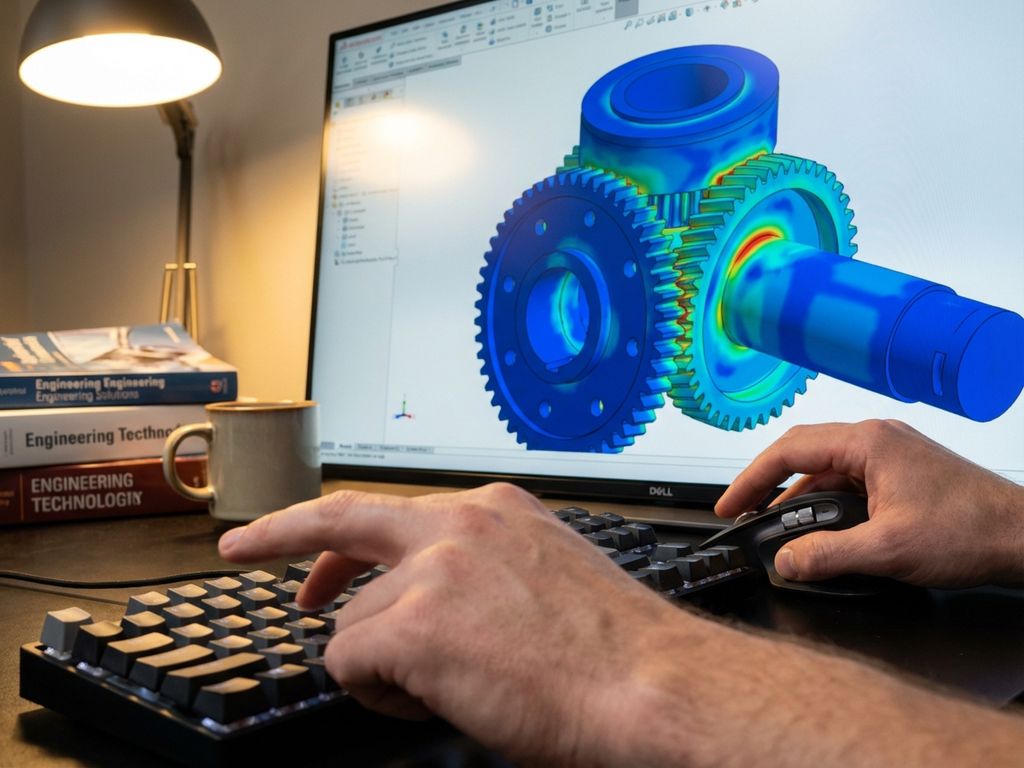

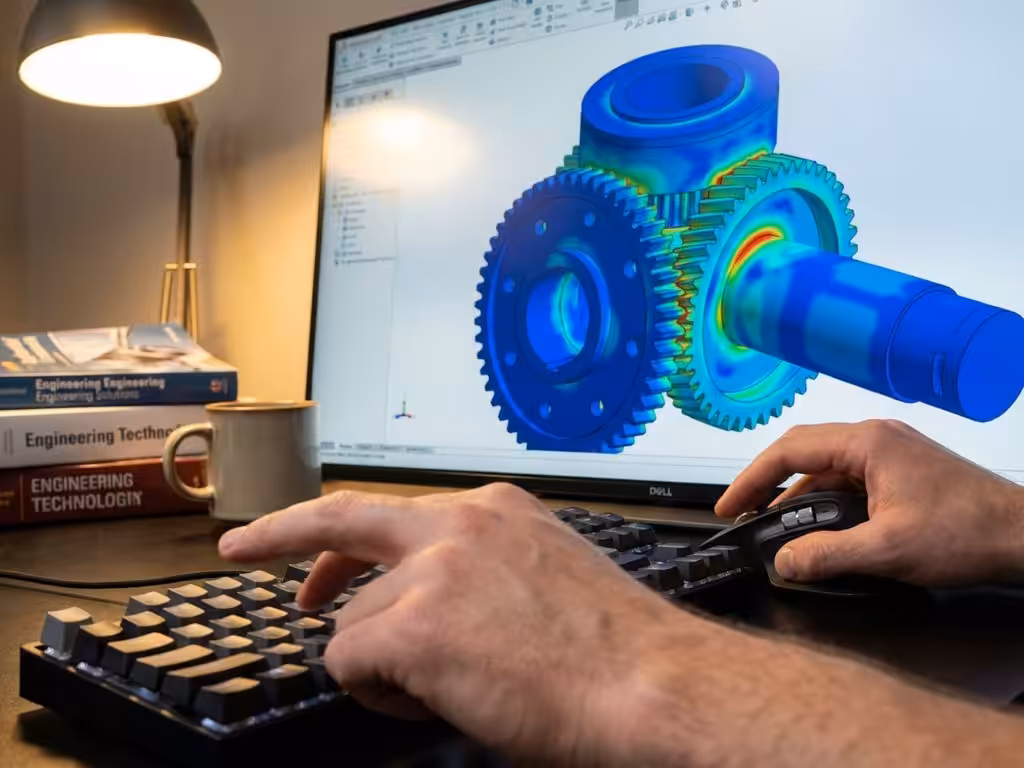

Bij het interpreteren van resultaten focus je op de maximale spanningen en vergelijk je deze met de toelaatbare waarden voor je materiaal. Visualiseer de spanningsverdeling met kleurenkaarten om hotspots te identificeren en beoordeel of vervormingen binnen acceptabele grenzen blijven.

Veelgemaakte fouten bij CAD-sterkteberekeningen vermijden

Zelfs ervaren ontwerpers maken soms fundamentele fouten die de betrouwbaarheid van sterkte-analyses ondermijnen. Het herkennen van deze valkuilen helpt je betere beslissingen te nemen.

Een van de meest voorkomende fouten is het gebruik van verkeerde materiaalparameters. Het invoeren van waarden voor gewalst staal terwijl je een gegoten materiaal gebruikt, kan leiden tot gevaarlijke onderschattingen van de werkelijke spanningen. Controleer altijd of de materiaalgegevens overeenkomen met je daadwerkelijke materiaalkeuze en verwerkingsmethode.

Onrealistische belastingscenario’s vormen een andere veelgemaakte fout. Het modelleren van alleen nominale belastingen, zonder rekening te houden met piekbelastingen of dynamische effecten, geeft een vertekend beeld van de werkelijke prestaties. Denk aan situaties zoals plotselinge stops, trillingen of temperatuurwisselingen.

Het negeren van veiligheidsfactoren is bijzonder riskant in kritieke toepassingen. Zelfs als je berekeningen aangeven dat een ontwerp net voldoende sterk is, moet je rekening houden met materiaalvariaties, productietoleranties en onvoorziene belastingen. Pas altijd een veiligheidsfactor toe die past bij je toepassing.

Slechte mesh-kwaliteit kan leiden tot onnauwkeurige resultaten. Te grove elementen missen lokale spanningspieken, terwijl te fijne meshes onnodig veel rekentijd kosten, zonder significante verbetering van de nauwkeurigheid. Verfijn je mesh geleidelijk tot de resultaten stabiliseren.

Hoe IronCAD helpt met sterkte-analyse voor de maakindustrie

IronCAD integreert sterkte-analyse naadloos in het ontwerpproces, waardoor Nederlandse maakbedrijven sneller en betrouwbaarder kunnen ontwerpen. De software combineert intuïtieve bediening met krachtige analysemogelijkheden.

De belangrijkste voordelen van IronCAD voor sterkte-validatie:

Real-time feedback tijdens het ontwerpen voorkomt structurele problemen in een vroeg stadium
Geïntegreerde materiaalbibliotheek met Nederlandse en Europese standaarden
Automatische rapportage voor kwaliteitsdocumentatie en certificering
Naadloze koppeling met ERP-systemen voor kostencalculaties
Specifieke tools voor toepassingen in de meubelindustrie en machinebouw

Voor bedrijven in de maakindustrie die hun ontwerpproces willen optimaliseren met betrouwbare sterkte-analyses, biedt IronCAD de perfecte combinatie van gebruiksgemak en functionaliteit. Ontdek hoe IronCAD jouw ontwerpuitdagingen kan oplossen en neem contact met ons op voor een persoonlijke demonstratie.
